• CONDUCTEUR DE LIGNE NUE
Description Générale
Les conducteurs de lignes aériennes sont soumis aux vents, aux variations de température et aux radiations solaires intenses.
Aussi, EVERWELL CAMEROON CABLES AND ENGINEERING SA propose toute une gamme de lignes aériennes à conducteurs nus pour satisfaire à ces contraintes ainsi qu’à la nécessité toujours croissante de transporter plus de courant dans le même diamètre.
Il existe plusieurs types de conducteurs de lignes conducteurs nues en fonction de leur structure et de leur composition.

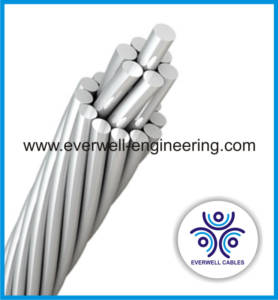

Les conducteurs homogènes en aluminium pur (AAC)

Le conducteur en aluminium torsadé à couche concentrique (AAC) est composé d’un ou de plusieurs brins d’alliage d’aluminium étiré à chaud. L’excellente résistance à la corrosion de l’aluminium a fait de l’AAC un conducteur de choix dans les zones côtières. En raison de son rapport poids / force relativement faible, l’AAC avait une utilisation limitée dans les lignes de transmission et la distribution en milieu rural en raison de la longueur de son utilisation.

Normes : IEC61089, NF C 34-125, NC 1825
Nombre de conducteurs : 1
Nombre de brin : de 7 à 37
Tension : 0.6/1Kv
Section du conducteur  : de 22 à 400 mm²
Nature de l’âme : Aluminium
Conditionnement :  Touret
Les conducteurs sont utilisés sur poteaux en bois, tours de transmission et autres structures où la résistance à la traction et la température ne sont pas requises. La gamme d’applications va des lignes de transmission à très haute tension (EHV) aux sous-services aux tensions de distribution ou d’utilisation dans les locaux privés. L’AAC (tout conducteur en aluminium) est le conducteur aérien nu le plus économique en raison de son poids plus léger. Il facilite la manipulation lors de l’installation et l’utilisation de raccords plus simples. Le conducteur résiste à la corrosion grâce à sa construction homogène.

Les conducteurs homogènes en alliage d’aluminium (AAAC)

Les câbles AAAC sont composé de fils d’alliage d’aluminium. Les fils en alliage d’aluminium sont torsadés concentriquement. Cette section traite des alliages d’aluminium de type silicium magnésium pouvant être traités thermiquement conformément à la norme internationale applicable, dont les propriétés électriques et mécaniques se situent toutes dans les valeurs suggérées par la norme correspondante. Des conducteurs répondant à toutes les autres spécifications reconnues peuvent également être fournis. Les alliages auxquels il est fait référence ont une résistance supérieure, mais une conductivité inférieure à celle de l’aluminium
Normes : IEC61089, NF C 34-125, NC 1825
Nombre de conducteurs : 1
Nombre de brin : de 7 à 37
Tension : 0.6/1Kv
Section du conducteur : de 22 à 400 mm²
Nature de l’âme : Alliage d’aluminium
Conditionnement :  Touret
Les conducteurs sont utilisés sur poteaux en bois, tours de transmission et autres structures où la résistance à la traction et la température ne sont pas requises. La gamme d’applications va des lignes de transmission à très haute tension (EHV) aux sous-services aux tensions de distribution ou d’utilisation dans les locaux privés. L’AAC (tout conducteur en aluminium) est le conducteur aérien nu le plus économique en raison de son poids plus léger. Il facilite la manipulation lors de l’installation et l’utilisation de raccords plus simples. Le conducteur résiste à la corrosion grâce à sa construction homogène.

Les conducteurs hétérogènes composés d’aluminium et d’acier (ACSR)

Les conducteurs ACSR sont constitués de plusieurs fils d’aluminium et d’acier galvanisé, toronnés en couches concentriques. Les fils internes sont en acier galvanisé et les couches externes en aluminium. Le noyau en acier galvanisé composé normalement de 1, 7 ou 19 fils. Les diamètres des fils d’aluminium peuvent être identiques ou différents. En modifiant les proportions relatives de l’aluminium et de l’acier, les caractéristiques requises pour toute application particulière peuvent être atteintes.
Normes : IEC61089, NF C 34-125, NC 1825
Nombre de conducteurs : 1
Nombre de brin : de 7 à 37
Tension : 0.6/1Kv
Section du conducteur : de 22 à 400 mm²
Nature de l’âme : Aluminium, Acier
Noyau de l’âme : Acier galvanisé
Conditionnement :  Touret
Ces conducteurs sont adaptés à une utilisation sur des poteaux en bois, des pylônes de transmission et d’autres structures. La gamme d’applications va des lignes de transmission à très haute tension (EHV) aux sous-services aux tensions de distribution ou d’utilisation dans les locaux privés.
ACSR a une longue expérience de service en raison de son faible coût économique, de sa fiabilité et de son rapport résistance / poids. La légèreté combinée et la haute conductivité de l’aluminium avec la résistance des noyaux en acier permettent des tensions plus élevées, une densité moindre et des portées plus longues que toute autre solution.

Les conducteurs hétérogènes composés d’alliage aluminium et d’acier zingué (AACSR)

L’AACSR est un conducteur composé d’une ou plusieurs couches de fil d’alliage aluminium-magnésium-silicium torsadé autour d’un noyau en acier de haute résistance. L’âme peut être constituée d’un seul fil ou de plusieurs fils torsadés. L’AACSR est disponible avec un noyau en acier de galvanisation de classe A, B ou C ou en aluminium revêtu (AW). Une protection supplémentaire contre la corrosion est disponible grâce à l’application de graisse sur le noyau ou à l’infusion du câble complet.
Normes : IEC61089, NF C 34-125, NC 1825
Nombre de conducteurs : 1
Nombre de brin : de 7 à 37
Tension : 0.6/1Kv
Section du conducteur : de 22 à 400 mm²
Nature de l’âme : Alliage d’Aluminium, Acier
Noyau de l’âme : Acier galvanisé
Conditionnement :  Touret
Utilisé comme câble de transmission aérien nu et comme câble de distribution primaire et secondaire. AACSR offre une résistance optimale pour la conception des lignes. La torsade au tour du noyau en acier variable permet d’obtenir la résistance désirée sans sacrifier l’Ampérage

Les conducteurs hétérogènes composés d’aluminium et d’alliage aluminium (ACAR)

L’alliage conducteur d’aluminium renforcé (ACAR) possède un fil d’aluminium torsadé concentriquement autour d’un noyau en alliage d’aluminium. Le noyau du conducteur et les fils peuvent être torsadés dans la même couche.
Normes : IEC61089, NF C 34-125, NC 1825
Nombre de conducteurs : 1
Nombre de brin : de 7 à 37
Tension : 0.6/1Kv
Section du conducteur : de 22 à 400 mm²
Nature de l’âme : Aluminium, Alliage d’aluminium
Noyau de l’âme : Acier galvanisé
Conditionnement :  Touret
L’alliage conducteur en aluminium renforcé (ACAR) est un excellent choix de conducteur pour lequel la capacité de transport de courant, la résistance et un faible poids de conducteur sont essentiels pour la conception de lignes. La résistance en courant continu de l’ACAR est inférieure à celle de l’ACSR. Il est principalement utilisé pour les lignes de distribution électrique de faible envergure et moins stressantes. Il a une capacité de charge élevée et de bonnes performances de corrosion

Conducteur cuivré nu

  • CONDUCTEUR CUIVRE NU

EVERWELL CAMEROON CABLES AND ENGINERING SA fournit une gamme de conducteurs en cuivre nu, conçus pour être utilisés dans des réseaux de mise à la terre et pour des isolateurs de câbles aériens de transmission et de distribution. En particulier, notre fil de cuivre nu torsadé de classe 2, fabriqué aux normes BS EN 13602 et BS EN 60228 (anciennement BS6360) offre une meilleure flexibilité qu’un fil à haute résistance rigide.
Normes : IEC60228, NF C 32-013, NC 1825
Nombre de conducteurs : 1
Nombre de brin : de 7 à 37
Tension : 0.6/1Kv
Section du conducteur : de 22 à 185 mm²
Nature de l’âme : Cuivre nu recuit câblé, classe 2
Conditionnement :  Couronne et Touret
Du fait de sa très bonne conductivité électrique, le cuivre est présent dans de nombreux domaines d’activités. La mise à la terre est une pratique obligatoire à la fois dans les installations industrielles ou domestiques et dans l’exploitation des systèmes de production, de transport et de distribution de l’énergie électrique.
